La fonction pincipale de JMRI est l'edition de panneau.

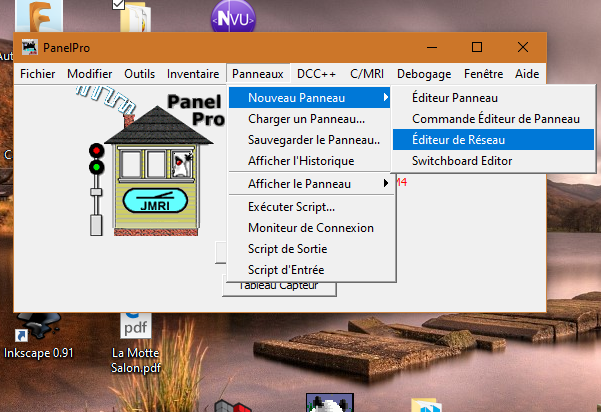

Pour créer des panneaux correspondants à des répliques de dispositifs réels, il faut au départ dessiner le réseau avec l'Editeur de réseau.

- Avant cela vous devez dans l'ordre créer dans le logiciel les divers éléments. Vous devez comprendre chaque phase et aller par étapes:

• Créer dans "Outils/Tableaux" les aiguillages, cantons, capteurs.
   Chaque objet physique est raccordé à une carte et chaque carte à une adresse et dans chaque carte un numéro. (Voir tutoriel sur MAJ tableaux)
• Déssiner les voies, les aiguillages. :
  les rattacher aux décodeurs d'aiguillages selon leur adresse .
• Déssiner des capteurs pour la détection :
  les rattacher aux cartes de détection selon leur adresse.
• Définir des cantons et attribuer les voies et aiguillages à chaque canton.
• Rattacher (dans le logiciel) ces cantons à chaque capteur de détection.


Déssiner le réseau :

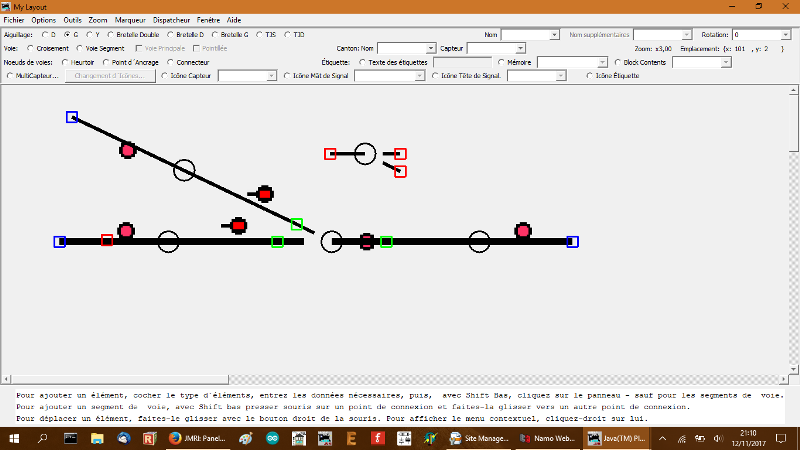

JMRI  vous permet de créer et deplacer à l'écran des voies, aiguillages, détection, signaux...

- Mettre le plan sur la totalité de l'écran pour voir le bandeau d'instruction en bas.

- Pour créer un élément : Choisisser l'élément sur le bandeau et ensuite appuyer sur Majuscule (Shift) et cliquer sourie gauche à l'éndroit de dépot sur le plan.  (sauf voies)

- Pour déssiner une voie : Choisir "points d'encrage", placer les points d'encrage sur le plans et raccorder les points d'encrage entre eux avec Shift et clic droit de la souris et déplacer  jusqu'au prochain point d'encrage.

- Déplasser un élément : Maintener Clic droit sur un point d'encrage et déplacer l'objet.
- Menu contextuel de l'objet : Clic droit sur le cercle au centre de l'objet.

Paramètres de travail et d'affichage du plan.

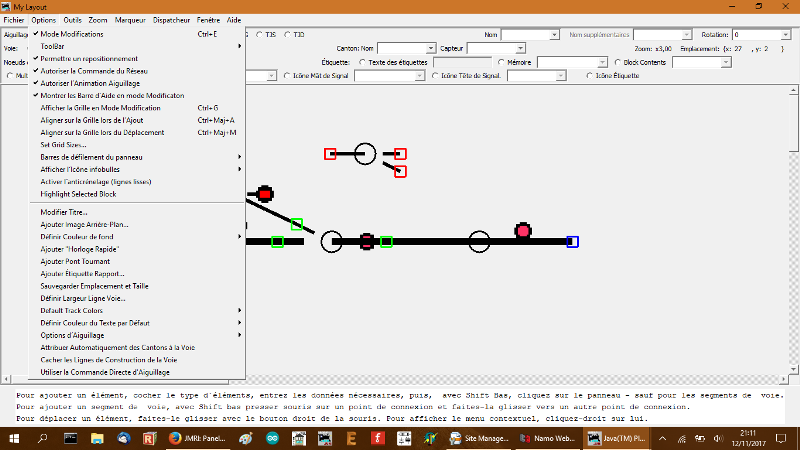

Avec "Option" vous avez accès à des paramètres comme les fonctions d'affichage possible, barres d'outils, grille sur le plan, bloquer ou nom la commande des aiguillages à l'écran, modifier les couleurs, mettre un fond, etc...

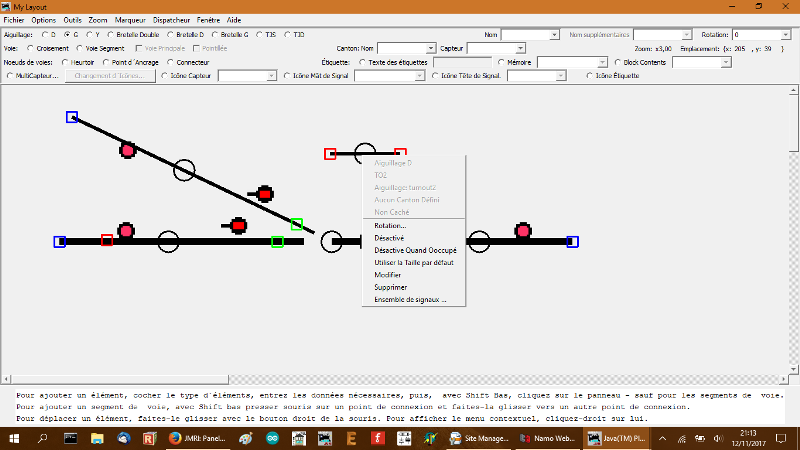

Menu contextuel des aiguillages.

Après avoir créer les aiguillages vous devez mettre à jour grâce au menu contextuel les informations de l'aiguillage.

- Vous pouvez le faire tourner pour le placer dans le bon sens.

- Dans modification vous devez lui donner un nom et l'affecter à un canton. Canton d'une des vois adjacentes auquel il fera parti.

Pour les voies, il faut aussi les affecter à des cantons. Une voie est affectée à un seul canton. Un canton regroupe plusieurs segments de voie ou aiguillages.

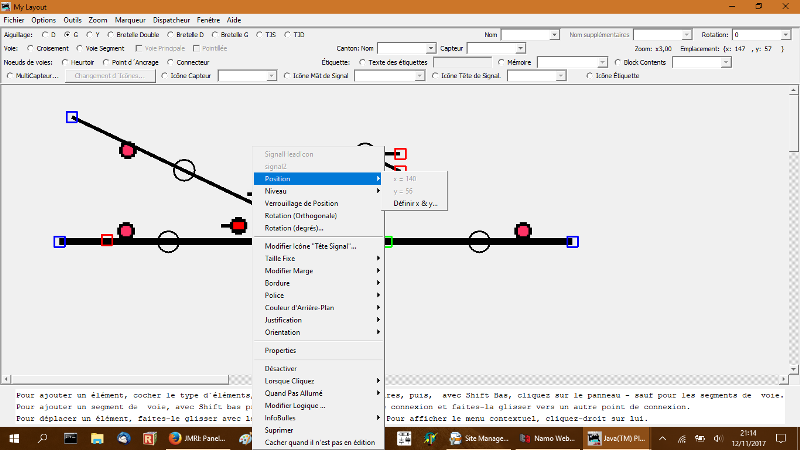

Menu contextuel des signaux.

Après avoir mis en place un signal (d'abord créé dans tableau signaux) vous devez mettre ajour les paramètres.

- Le plus important est l'option "Modification Logique" qui permet de définir à quel endroit se trouve le signal (pleine voie, en pointe d'aiguillage, etc...) et de configurer la logique qui correspond à ce signal avec les protections qu'il permet sur les différents cantons (Arrêt, ralentissement).

Pour plus d'infos aller à : http://jmri.org/help/fr/html/tools/signaling/index.shtml#tools.
